公共廣播系統安裝工藝標準
1適用范圍
本標準適用于一般工業和民用建筑物內的廣播系統安裝工程。
2施工準備
2.1 材料

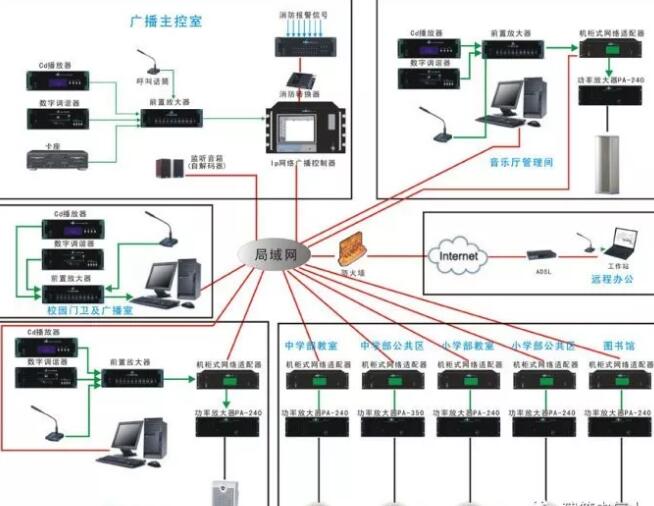

2.1.1節目源設備：主要選用FM/AM調諧器、電唱機、激光唱機、傳聲器（話筒）等。滿
足設計要求，必須附有產品使用說明書、合格證及有關的技術文件。產品安裝前，必須進行
進場設備材料檢驗。
2.1.2信號處理設備：包括調音臺、前置放大器、功率放大器、頻率均衡器、壓縮限制器、
延時器、混響器等。應根據設計要求選用標準系列產品，并附有產品使用說明書、合格證及
相關的技術文件和3C認證標識。產品安裝前，必須依據出廠的圖紙或技術文件進行通電檢
查，并記錄結果。
2.1.3傳輸部分：包括分線箱、控制器、電線電纜等。必須符合設計要求的規格型號，有產
品合格證及3C認證標識。
2.1.4終端設備：主要包括揚聲器、音箱、聲柱、控制開關、音量控制器等設備。產品選型
符合設計要求，并附有產品使用說明書及合格證，且有3C認證標識。
2.1.5常用連線規格應符合下表，應根據設計要求選擇相應規格的絕緣導線，并有產品合格證。
2.1.6 電纜應根據設計要求選用屏蔽線或雙絞線，并有產品合格證。
2.1.7 不間斷電源的選擇應根據設計要求選配，必須有產品合格證及有關的技術文件。
2.1.8鍍鋅材料：金屬線槽、鍍鋅鋼管、機螺絲、平墊、彈簧墊圈、金屬膨脹螺栓、金屬軟
管等。
2.1.9其它材料：塑料脹管、接線端子、鉆頭、焊錫、焊劑、絕緣膠布、塑料膠布、各類插
頭等。
2.2 機具設備
2.2.1手電鉆、沖擊鉆、克絲鉗子、剝線鉗、電工刀、電烙鐵、一字改錐、十字改錐、尖嘴
鉗、偏口鉗。
2.2.2 萬用表、工具袋、梯子、水平尺、拉線、500V搖表、線墜。
2.3 作業條件
2.3.1 機房?jī)?nèi)土建工程應內裝修完畢，門、窗、門鎖裝配齊全完整。
2.3.2 機房?jī)?nèi)及外圍的布線線纜溝、槽、管、盒、箱施工完畢。
2.3.3 吊頂?shù)膿P(yáng)聲器預留孔按實際尺寸已經留好，音箱吊架安裝預留。
2.3.4 線纜絕緣電阻搖測值大于0.5MΩ。
3操作工藝
3.1 工藝流程
管路預埋
分線箱安裝
設備調試
線路敷設
終端設備配線
機房設備安裝
3.2 操作方法
3.2.1 管路預埋
3.2.1.1 參見工藝相關章節進行施工。
3.2.2 分線箱安裝
3.2.2.1 暗裝箱體面板應與建筑裝飾面配合嚴密。嚴禁采用電焊或氣焊將箱體與預埋管口焊在
一起。
3.2.2.2 明裝分線箱安裝高度為底邊距地1.5m。
3.2.2.3 明裝壁掛式分線箱、端子箱或聲柱箱時，先將引線與盒內導線用端子作過渡壓接，然
后將端子放回接線盒。找準標高進行鉆孔，埋入脹管螺栓進行固定。要求箱底與墻面平齊。
3.2.2.4 線管不便于直接敷設到位時，線管出線終端口與設備接線端子之間，不得將線纜直接
裸露，必須采用金屬軟管連接，金屬軟管長度不大于1米。
3.2.3 線路敷設
3.2.3.1 布放線纜應排列整齊，不擰絞，盡量減少交叉，交叉處粗線在下，細線在上。
3.2.3.2 管內穿線不應有接頭，接頭必須在線盒（箱）處接續。
3.2.3.3 進入機柜后的線纜應分別進入機架內分線槽或分別綁扎固定。
3.2.3.4 所敷設的線纜兩端必須做標記。
3.2.4 終端設備配線
3.2.4.1 揚聲器的安裝應符合設計要求，固定要安全可靠，水平和俯、仰角應能在設計要求的
范圍內靈活調整。
3.2.4.2 吊頂內、夾層內利用建筑結構固定揚聲器箱支架或吊桿等附件，須在結構上鉆孔、電
焊等，必須檢查建筑結構的承重能力，征得設計同意后方可施工；在燈桿等其他物體上懸掛
大型揚聲器時，也必須根據其承重能力，征得設計同意后安裝。
3.2.4.3 以建筑裝飾為掩體安裝的揚聲器箱，其正面不得直接接觸裝飾物。
3.2.4.4 具有不同功率和阻抗的成套揚聲器，事先按設計要求將所需接用的線間變壓器的端頭
焊出引線，剝?nèi)?0～15mm絕緣外皮待用。
3.2.4.5 吸頂式揚聲器，將揚聲器引線用端子與盒內導線連接好，然后將端子放回接線盒，使
揚聲器與頂棚貼緊，用螺絲將喇叭固定在吊頂支架板上。當采用彈簧固定喇叭時，將喇叭托
入吊頂內再拉伸彈簧，將喇叭罩勾住并使其緊貼在頂棚上，并找正位置。吸頂式揚聲器安裝
3.2.5 機房設備安裝
3.2.5.1 當大型機柜采用槽鋼基礎時，應先檢查槽鋼基礎是否平直，其尺寸是否滿足機柜尺寸。
3.2.5.2 根據機柜內固定孔距，在基礎槽鋼上或地面鉆孔，多臺排列時，應從一端開始安裝，
逐臺對準孔位，用鍍鋅螺栓固定。然后拉線找平直、再將各種地腳螺栓及柜體用螺栓擰緊、
牢固，連成整體機柜。
3.2.5.3 機柜單個獨立安裝或多個并列安裝應達到橫平、豎直；機柜上設備安裝順序應符合設
計要求，設備面板排列整齊，帶軌道的設備應推拉靈活。
3.2.5.4 安裝控制臺要擺放整齊，安裝位置應符合設計要求。
3.2.6 設備調試
3.2.6.1接線前，將已布放的線纜再次進行對地與線間絕緣搖測，絕緣電阻大于0.5MΩ。機
房設備采用專用導線將各設備進行連接，各支路導線線頭壓接好，設備及屏蔽線應壓接好保
護地線。接地電阻值不應大于1Ω。
3.2.6.3 設備安裝完后，各設備采取單獨調試，然后系統統調。調試由機房?jī)?nèi)監聽各路廣播的
音質效果并調整各路功放的輸出，以保證各路音源的音量一致，并要進行現場監聽。調試完
畢后應經過有關人員進行驗收后交付使用，并辦理驗收手續。
4成品保護
4.1 安裝揚聲器（箱）時，應注意保持吊頂、墻面整潔。
4.2 其它工種作業時，應注意不得碰撞及損傷喇叭箱或護罩。
4.3 機房?jī)?nèi)應采取防塵、防潮、防污染及防水措施。為了防止損壞設備和丟失零部件，應及
時關好門窗，門上鎖并派專人負責。
5應注意的質量問題
5.1 設備之間、干線與端子之間連接不牢固，應及時檢查，將松動處緊牢固。
5.2 使用屏蔽線時，外銅網與芯線相碰，按要求外銅網應與芯線分開，壓接應特別注意。
5.3 用焊油焊接時，非焊接處被污染。焊接后應及時用棉絲（布條）擦去焊油。
5.4 由于屏蔽線或設備未接地，會造成干擾。應按要求將屏蔽線和設備的地線壓接好。
5.5 揚聲器接線不牢固、阻抗不匹配，造成無聲或音量不合要求，應及時進行修復，并更換
不適合的設備。
5.6 大型喇叭箱安裝不牢、不平整，音量較大時會產生共振。應將喇叭箱安裝牢固，并且安
裝位置準確。
5.7 緊急廣播線與普通廣播線的連接不正確。造成功能不齊備，應及時將錯接的線改正過來。
5.8 喇叭的護罩被碰扁，應及時地進行修復或更換。
5.9 修補漿活時，揚聲器被污染，或安裝孔開得過大。應將污物擦凈，并將縫隙修補好，再
安裝揚聲器。
5.10同一室內揚聲器的排列間距不均勻，標高不一致。在安裝前應彈好線，找準位置，如
標高的差距超出允許偏差范圍應調整到規定范圍內。
